检索到3172条内容

0

大体积砼承台冷却水管布置示意图

sina09876 发表于2006-11-03  5425人浏览  3人跟帖   等级:   来自:路桥节点详图

大体积砼承台冷却水管布置示意图

0

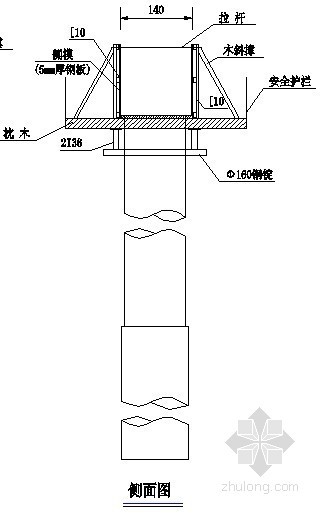

桥梁盖梁施工牛腿支架布置示意图

chenzebin陈 发表于2012-08-16  8868人浏览  3人跟帖   等级:   来自:路桥节点详图

说明： 　　1、本图尺寸以厘米计； 　　2、侧模采用大块钢模，分5段安装，接头处用螺栓连接，盖梁顶底面设Φ16拉杆，底模采用5.5cm厚组合钢模后再铺一层10mm厚钢板； 　　3、组合钢模以下为20×20方木，间距除桩身外为75cm； 　...

0

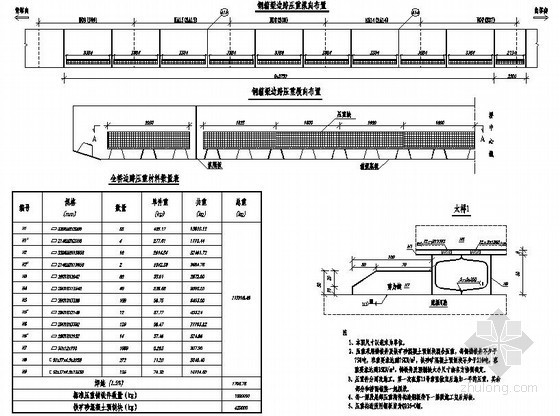

公路跨长江特大组合体系桥梁钢箱梁边跨压重构造节点详图...

gggvga961865 发表于2011-06-02  1594人浏览  2人跟帖   等级:   来自:路桥节点详图

1. 设计标准 　　（1）桥梁设计等级：四车道高速公路特大桥 　　（2）设计行车车速：100Km/h。 　　（3）桥面宽度：四车道桥面标准宽度26m，中间设2.0m宽中央分隔带，两边各设0.5m防撞护栏。主桥斜拉桥两边增设锚索及检修宽度，...

0

HZS120型混凝土搅拌站图纸

gqhhuili 发表于2009-01-17  4511人浏览  2人跟帖   等级:   来自:路桥节点详图

HZS120型混凝土搅拌站图纸

0

桥梁流水踏步示意图

yutiger_wu 发表于2014-04-17  5308人浏览  2人跟帖   等级:   来自:路桥节点详图

荷载标准：公路I级 路基宽度：24.5m 　　本图尺寸除桩号、高程以米计外,余均以厘米为单位。 　　共计1张 　　

0

贝雷桁架便桥钢结构节点详图设计

mingmingchen 发表于2011-09-27  4532人浏览  4人跟帖   等级:   来自:路桥节点详图

1、桥粱采用贝雷桁架桥，桁架梁采36米用两排单层、下部采用加强桁杆贝雷梁；贝雷梁之间用支撑架连接牢固；桥面横杆采用20b工字钢横跨在贝雷梁下横杆上（详见施工图）间距1.5米，工资钢要于贝雷横杆固定牢固；桥面纵杆采用10号工...

0

T梁施工预制场龙门架及跨墩龙门架示意图

chenzebin陈 发表于2012-08-16  6544人浏览  3人跟帖   等级:   来自:路桥节点详图

说明： 　　 1、预制场龙门吊、跨墩龙门吊均用万能杆件M型拼装。 　　 2、跨墩龙门吊横梁顶面距桥面10.5米以上。 　　

0

涵洞钢筋布置图(设计院标准图)

huang818157 发表于2009-04-27  12113人浏览  2人跟帖   等级:   来自:路桥节点详图

涵洞盖板钢筋3.0米、 　　涵洞盖板钢筋4.0米、 　　涵洞盖板钢筋4.6米、 　　异形涵洞盖板钢筋（30）、 　　异形涵洞盖板钢筋（30） 　　跨径4.6米、异形涵洞盖板钢筋（45）， 　　共17个CAD图

0

孔径1-1.25m倒虹吸布置图13张

sdeoxia 发表于2015-01-19  2650人浏览  2人跟帖   等级:   来自:路桥节点详图

洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。地基承载力不得低于0.2MPa,否则应进行换土或其它加固措施。进出口为排水通畅可作适当开挖。竖井高度可根据两侧水渠沟底标高做适当调整，进出口高差不小于30cm。 　　...

0

1-2.5米钢筋混凝土盖板涵布置图（斜交30度）

luqiaohouqi 发表于2013-10-20  2233人浏览  1人跟帖   等级:   来自:路桥节点详图

本涵位于半径143米的曲线上，与线路斜交30度，出入口均采用八字墙，基底设计应力200KPa

0

简支梁桥耳墙、背墙、挡块钢筋构造节点详图设计

xnjd91101046 发表于2011-07-29  3149人浏览  2人跟帖   等级:   来自:路桥节点详图

本图为简支梁桥耳墙、背墙、挡块钢筋构造图

0

某大桥移动支架法施工示意图

lzg729 发表于2010-08-13  4353人浏览  2人跟帖   等级:   来自:路桥节点详图

内容包含桥墩处支架图，桥宽横剖面结构图，贝雷支架移动工序图等

0

铁路客运专线桥梁附属结构预埋件桥面排水设施配置节点详...

xuexuedd 发表于2011-11-17  2341人浏览  2人跟帖   等级:   来自:路桥节点详图

铁路客运专线桥梁附属结构预埋件桥面排水设施配置节点详图

0

104m组合体系斜拉桥塔斜拉索张拉槽口及锚下钢筋构造节点...

wyf222222 发表于2011-07-06  982人浏览  2人跟帖   等级:   来自:路桥节点详图

1、设计荷载：汽车-20级，挂-100。 　　2、本桥所处地区地震烈度：7度，按8度设防。 　　3、本桥上部结构采用(20+45+20)m预应力钢筋砼连续梁、系杆拱协作体系，下部采用实体圆端形墩、肋台、钻孔灌注桩基础。 　　4、立面图墩台...

0

[新疆]高铁钢筋混凝土箱涵图纸

ZUGOR 发表于2014-08-28  3261人浏览  2人跟帖   等级:   来自:路桥节点详图

工程概况：本涵为排洪而设，与线路正交，上下游采用标准铺砌，翼墙墙身采用直径&12间距15cm的护面钢筋，上游路基边坡上设置简易检查梯一座，翼墙基础底设置30cm厚碎石垫层，铺砌外清理、顺接原地面，以畅水流，铺砌沿线路方向设...

0

(32+32+32)m双线连续梁人行道栏杆及检查梯布置节点详图...

xuexuedd 发表于2011-11-21  1160人浏览  2人跟帖   等级:   来自:路桥节点详图

3 设计原则及技术参数 　　3.1 设计速度：160km/h，客货共线。 　　3.2 线路情况： 　　双线，直线，线间距5m。 　　3.3 地震参数： 　　地震动峰值加速度≤0.10g，地震动反应谱特征周期0.35s。 　　3.4 结构型式 　　3.4.1 桥面...

0

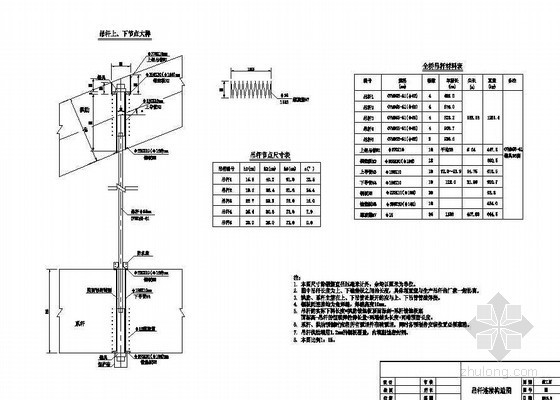

系杆拱桥吊杆连接构造节点详图设计

wanxinxue 发表于2011-06-17  3255人浏览  2人跟帖   等级:   来自:路桥节点详图

1、浇筑桥台灌注桩, 经检验合格后现浇承台、箱室台身、盖梁, 安装主桥支座。 　　2、搭设支架:支架要求牢固, 并通过预压以满足施工要求（建议采用临时钻孔灌注桩作支架基础）。 　　3、将预制好的系杆吊装到位，现浇系杆接头和端...

0

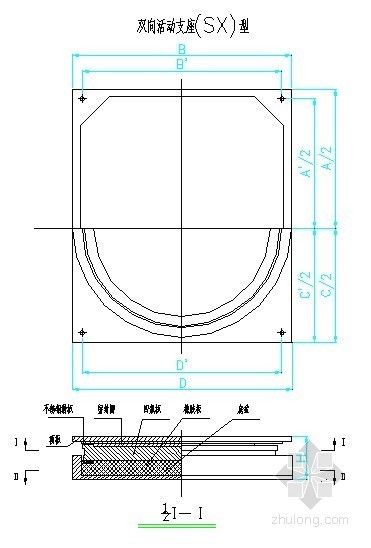

桥梁盆式橡胶支座图

xupingxing 发表于2012-08-14  1447人浏览  2人跟帖   等级:   来自:路桥节点详图

地脚螺栓直径X长度为ƒ80X350mm. 　　整套包装编号出厂, 跨径, 用红漆写于上钢板厚端外侧, 左角注明墩号,如只在一侧的须注明左侧或右侧. 必须严格按尺寸加工. 　　每块梁板同一端的两个支座底面应在同一水平面，由台帽上设三...

0

D80型、D160型伸缩缝一般构造图

luqiaohouqi 发表于2013-12-23  12359人浏览  3人跟帖   等级:   来自:路桥节点详图

注: 　　1、本图尺寸钢筋直径以毫米计，余以厘米计。 　　2、本图中材料N1～N4由厂家配套提供，N5、N6号钢筋施工单位自行制做，安装时应由厂家作技术指导。 　　3、图中预埋筋N5、N6仅为示意，施工单位应根据桥宽、斜交角度具体...

0

连续钢构特大桥主桥箱梁钢束构造节点详图设计

CYW253258136 发表于2011-06-14  780人浏览  2人跟帖   等级:   来自:路桥节点详图

2、设计荷载：公路－Ⅰ级. 　　 3、本桥上部桥跨组成为3x50+(115+220+115)+5x50+25米，其中50米跨径为装配式预应力混凝土连续T梁,主桥为预应力混凝土连续刚构,25米跨径为预应力混凝土现浇箱梁。下部结构为空心薄壁式桥墩、桩柱式...
