什么是断路器,其工作原理是什么?断路器的符号各代表什么意思?今天我们一起来学习断路器的知识。
什么是断路器,其工作原理是什么?符号?_1
精彩推荐

在现代人的生活中,断路器绝对是一种举足轻重的电路装置,而且是家用电路中最重要的安全机制之一。一旦房屋配线中的电流流量过大,这种简单的电路装置就会切断电源,直至故障被排除。如果没有断路器(或其替代品——保险丝),家庭用电就会非常不方便,原因在于,仅仅是线路问题和设备故障就可能会造成火灾和其他事故。

一、什么是断路器,其工作原理是什么?

断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。断路器按其使用范围分为高压断路器和低压断路器,高低压界线划分比较模糊,一般将3KV以上的断路器称为高压电器。
什么是断路器,其工作原理是什么?符号?_2

断路器工作原理:
断路器工作原理是当短路时,大电流产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作,电流越大,动作时间越短。断路器有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。什么是断路器,其工作原理是什么?符号?_3

二、断路器主要的作用有两个方面

(1)控制作用。即根据运行需要,投入或切除部分电力设备或线路。
(2)保护作用。即在电力设备或线路发生故障时,通过继电保护及自动装置作用于断路器,将故障部分从电网中迅速切除,以保证电网非故障部分的正常运行。
高压断路器
1.正常情况下接通和断开高压电路中的空载及负荷电流。
2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。
断路器其实就是一种开关,它和其他普通开关的不同点主要在:
  1. 适用电压等级高
2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等
3.灭弧能力强,效果好。
漏电保护器做为低压断路器(又称空气开关或自动开关),这种断路器的原理是火线和地线相连接时,会起到保护作用。会自动断开。一般漏电人体触电,就会自动断路。
什么是断路器,其工作原理是什么?符号?_4
请点击此处输入图片描述
断路器在日常生活中应用得比较广,各种电器内保护电路、家庭用电线路中的触电保护器等。其作用是:当电路中发生短路时,断路器瞬间动作,断开电源,保护线路。如果人触电,断路器瞬间动作,断开电源,就能起到保安作用。断路器的质量好坏直接关系到是否能真正起到保安作用,因此,家用断路器质量是关键,一定要买有生产产址,生产日期,质量保证书。同时一定要请教专家,根据你家的用电负荷,购买多大电流的断路器,过大过小都不能起保护任用,甚至给自己找麻烦。

三、断路器的符号各代表什么意思?

断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成:其代表意义为:
①—产品字母代号,用下列字母表示:
S—少油断路器;
D—多油断路器;
K—空气断路器;
L—六氟化硫断路器;
Z—真空断路器;
Q—产气断路器;
C—磁吹断路器。
②—装置地点代号;N—户内,W—户外。
③—设计系列顺序号;以数字1、2、3……表示。
④—额定电压,KV.
⑤—其它补充工作特性标志,G—改进型,F—分相操作
⑥—额定电流,A.
⑦—额定开断电流,KA.
⑧—特殊环境代号

下面举例说明,便于大家理解。什么是断路器,其工作原理是什么?符号?_5

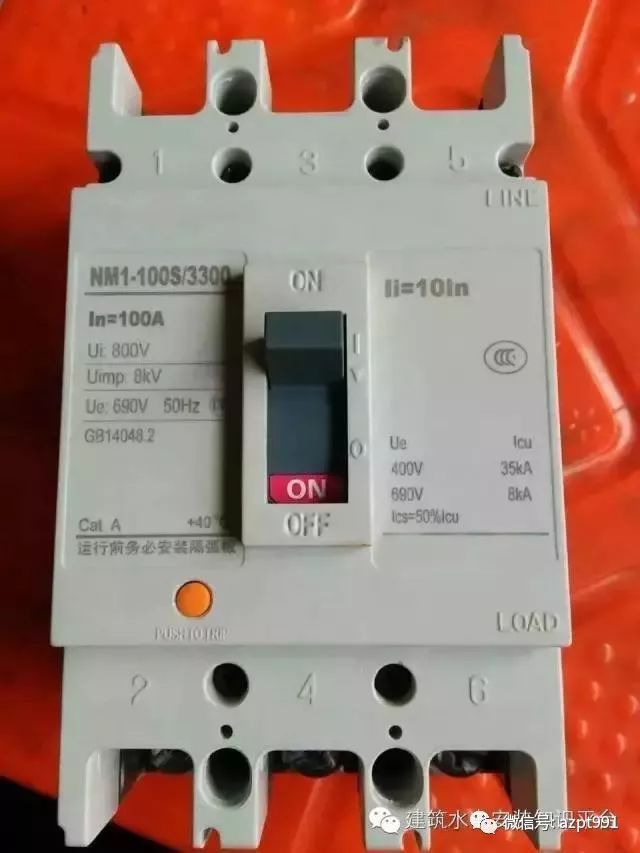

NM1-100S/3300
N 表示企业代号
M 表示塑壳式断路器
1 表示设计序号
100 表示额定电流
S 表示分断能力特征代号(S:标准型;H:较高型;R限流型)
3300:第一个数:3表示3极开关,如果是4表示4极开关。
第二个数:3表示热磁脱扣器,如果是2就表示是电磁脱扣器;如果是1就表示无脱扣。
第三、四数:00表示无附件。
如果是:则表示
08、报警触头
10、分励脱扣器
20、辅助触头
30、欠电压脱扣器
40、分励脱扣器、辅助触头
50、分励脱扣器、欠电压脱扣器
60、两组辅助触头
70、辅助触头、欠电压脱扣器
18、分励脱扣器、报警触头
28、辅助触头、报警触头
38、欠电压脱扣器、报警触头
48、欠电压脱扣器、辅助触头、报警触头
58、分励脱扣器、欠电压脱扣器、报警触头
68、两组辅助触头、报警触头
78、辅助触头、报警触头、欠电压脱扣器
In 额定电流
Ui 额定绝缘电压
Ue 额定工作电压
Uimp 额定冲击耐受电压
Ii=10In 10倍额定电流 、
50Hz 频率
Icu 额定极限短路分断能力
Ics 额定运行短路分断能力

什么是断路器,其工作原理是什么?符号?_6
