检索到954条内容

0

30万级车间洁净区空调系统暖通施工图

匿名 发表于2019-10-18  575人浏览  1人跟帖   等级:   来自:建筑暖通施工图

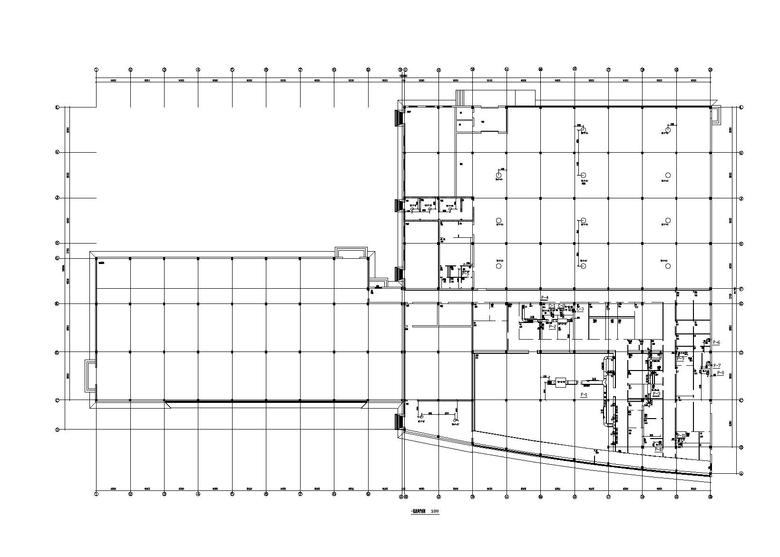

本车间洁净区空调系统最大小时用冷量：2023kW，最大小时用热量：1233kW；冷冻水供回水温度为：7/12℃，空调系统用冷由厂区冷冻站供应，空调系统用蒸汽由市政蒸汽管网提供。 图片展示：一层空调送风平面图一层空调新风、回风平面...

0

某要药用塑料瓶生产车间暖通施工图

匿名 发表于2019-10-18  153人浏览  1人跟帖   等级:   来自:建筑暖通施工图

1.本设计是根据GMP及生产工艺要求进行的，洁净区设净化空调系统，一般区设舒适性空调系统，综合仓库按常温库（0～30℃）设计。净化空调系统采用定新风、定风量集中式空调系统，洁净级别：塑料瓶车间为十万级；综合仓库为万级。洁...

0

成都某制药公司生产基地暖通施工图

匿名 发表于2019-10-18  156人浏览  1人跟帖   等级:   来自:建筑暖通施工图

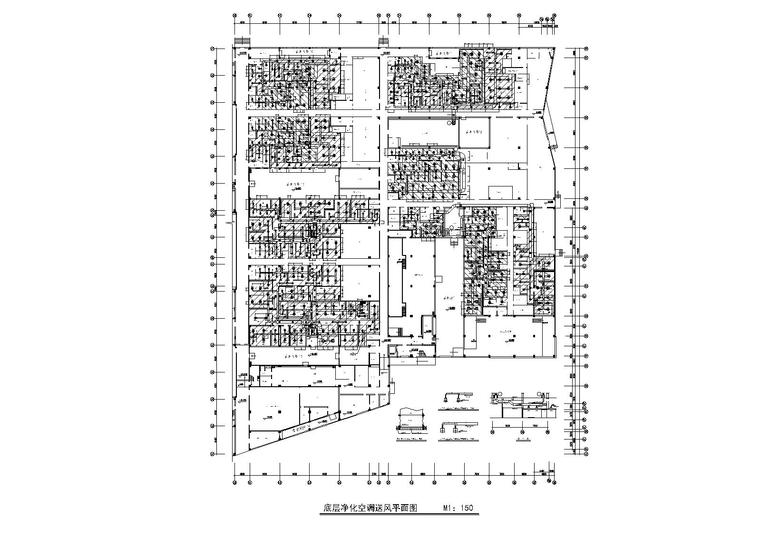

设计内容（1）本工程为成都优他制药有限责任公司《生产基地——综合厂房》之生产区部分，该区主体为一层、局部二层、五层现浇框架结构厂房。（2）本施工图设计内容包括车间的空调、通风设计。图片展示：底层净化空调送风平面图底...

0

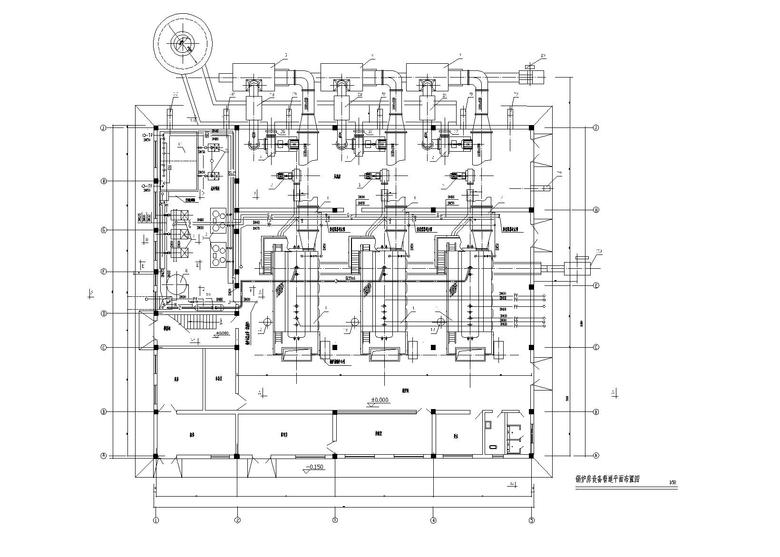

河南某制药厂锅炉房暖通施工图

匿名 发表于2019-10-18  519人浏览  1人跟帖   等级:   来自:建筑暖通施工图

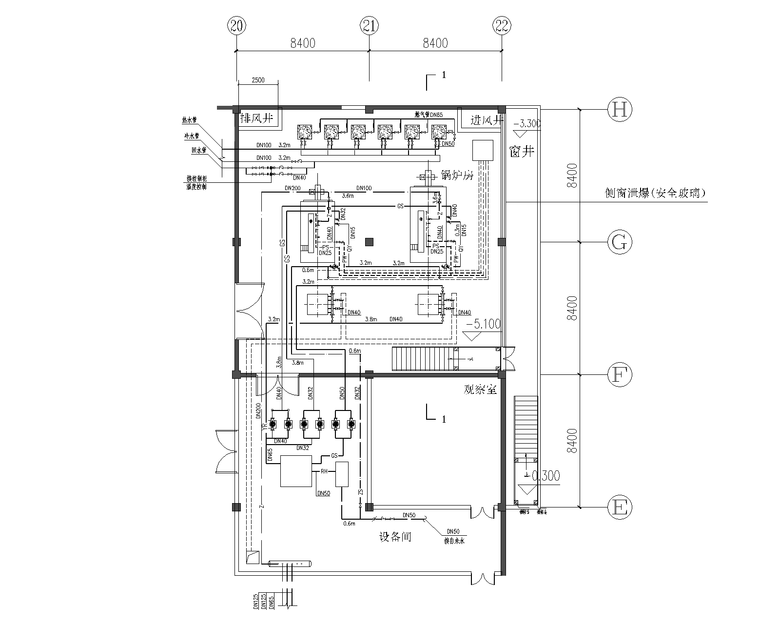

施工说明 1. 本设计锅炉房内设 DZL10-1.25-AIIP 型蒸汽锅炉二台 2. 锅炉运行压力根据需要现场调整 3. 锅炉及附机设备的安装请参照本图及设备随机资料进行 4. 所有设备基础应待设备到货后经核对无误后方可施工 5. 除

0

某医药车间净化空调施工图

匿名 发表于2019-10-14  548人浏览  2人跟帖   等级:   来自:建筑暖通施工图

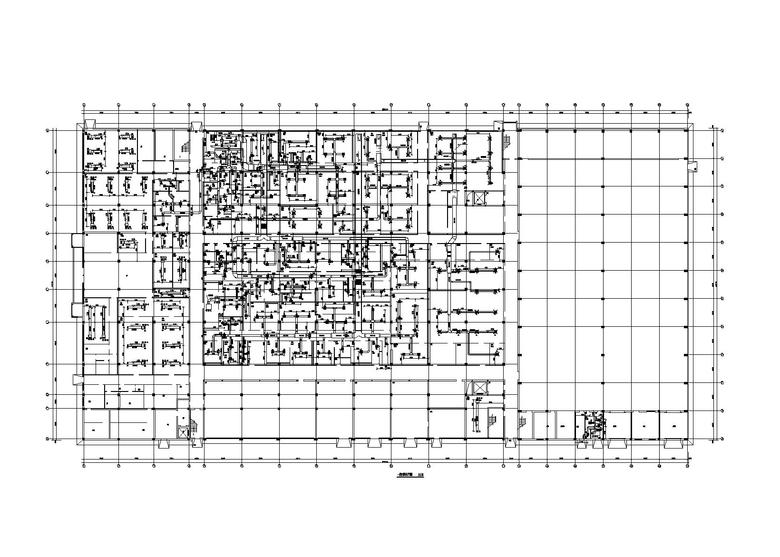

1.本设计是根据GMP及生产工艺要求进行的，洁净区设净化空调系统，一般区设舒适性空调系统，空压、制水、空调机房设热水采暖。净化空调系统采用定新风、定风量集中式空调系统，洁净级别为万级，洁净空调房间气流组织均采用顶送风...

0

盛达纺织集团纺纱二车间净化空调图纸

匿名 发表于2019-10-14  183人浏览  1人跟帖   等级:   来自:建筑暖通施工图

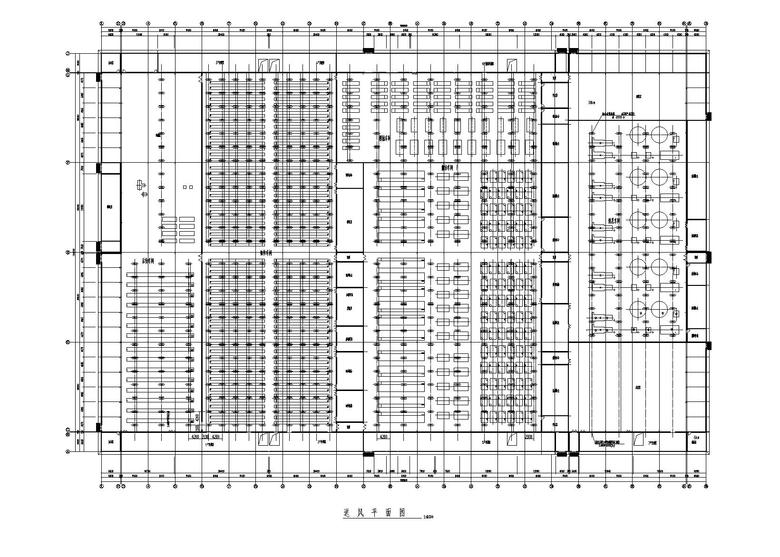

设计方案说明 根据本车间工艺布置,共设立7套空调系统.详情如下: 清花空调室(7#)负责清花车间的空调任务.送风量为 160000m3/h 梳棉空调室(5#)负责梳棉车间的空调任务.送风量为160000m3/h 精梳空调室(6#)负责精梳及梳棉车间的空调...

0

1200平方米某恒温恒湿净化车间空调施工图

匿名 发表于2019-10-14  811人浏览  1人跟帖   等级:   来自:建筑暖通施工图

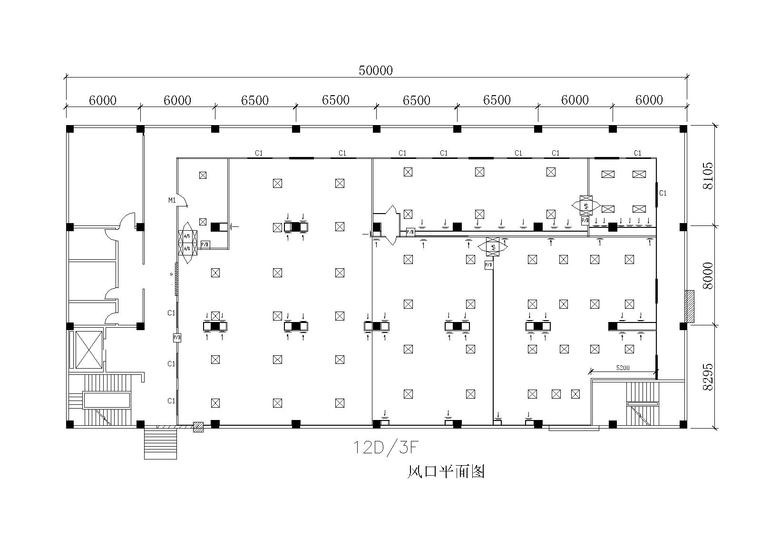

设计内容，1200平方米某恒温恒湿净化车间空调、通风、温度测量、粒子测量图纸图纸展示：风口平面图无尘室送风平面图恒温恒湿系统图

0

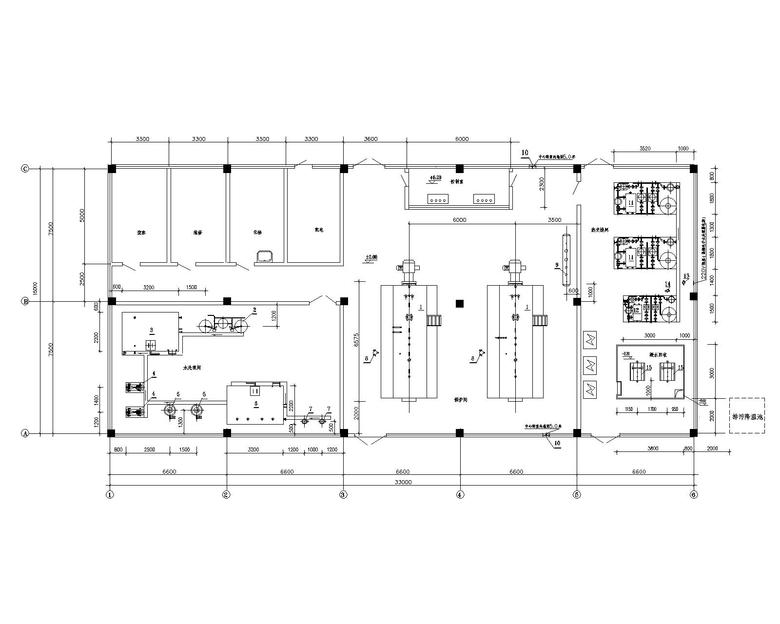

甘肃10t燃气锅炉房施工图纸

匿名 发表于2019-10-14  856人浏览  1人跟帖   等级:   来自:建筑暖通施工图

设计内容： 1. 水系统设计： (1).本工程生产及生活用气量为：16t/h，工作压力为：0.8MPa，锅炉饱和蒸汽温度温度为 176℃。 (2).锅炉房设三台锅炉给水泵，两用一备。因锅炉房有一级电力负荷，故未设备用气动给水泵。 (3).锅炉房设...

0

四川沱牌药业燃气锅炉房热力系统设计施工图

匿名 发表于2019-10-14  596人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本工程锅炉房设计是根据厂方提供的燃料品种和设计选用的德国VIESSMANN公司Turbomat-RN-HD，额定热功率6500KW(蒸汽量10t/h)全自动三回程燃气锅炉主要安装图纸和及有关专业提供的其它有关资料进行设计的，锅炉房的设计总容量为20t...

0

南京工艺品生产制造基地项目暖通设计施工图

匿名 发表于2019-10-10  113人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本项目本工程为南京市栖霞区工艺品生产制造基地-1#厂房项目。总建筑面积14801平方米，建筑高度是47.05米，建筑层数包括地上12层、和地下汽车库1层。空调冷负荷及采暖热负荷1#厂房设置空调区域总冷负荷为1749.8kW，空调冷负荷指标...

0

高科技工业园暖通设计施工图

匿名 发表于2019-09-26  200人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本图纸为 高科技工业园暖通设计施工图。设计说明：冷热源：冷源为设于制冷机房内的制冷机，夏季向室内供7-12℃冷水，热源为锅炉由设于机房内的热交换器进行交换，冬季向室内供60-50℃热水；空调系统型式：本设计空调型式为风机盘...

0

南京工艺品生产制造基地项目厂房暖通施工图

Losho 发表于2019-09-25  187人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本项目本工程为南京市栖霞区工艺品生产制造基地-1#厂房项目。总建筑面积14801平方米建筑高度是47.05米，建筑层数包括地上12层、和地下汽车库1层。设计范围：1#厂房防烟系统设计。1#厂房通风系统设计。1#厂房空调系统设计。空调冷...

0

奕森科技上海新建厂房项目暖通图详细计算书

Losho 发表于2019-09-19  355人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本工程位于上海市。本建筑物由二部分组成，分别是生产车间1、生产车间2。建筑物火灾危险性为丁类厂房。总占地面积为5957.92㎡。本建筑物主体由四层框架结构主楼，一层轻钢结构车间及连廊组成。设计范围: 建筑物空调、通风、防排...

0

顺丰速运北京某中转场厂房排烟系统设计

Losho 发表于2019-09-16  193人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本工程为北京马驹桥中转场装修改造工程，本次装修面积为51133.4㎡。共3层。为多层丙类厂房，功能为分拣车间。一层层高为7.8m，净高为6.6m；二层层高为7.6m，净高为6.6m；三层层高为8.3m，净高为6.4m。设计范围： 根据规范及厂...

0

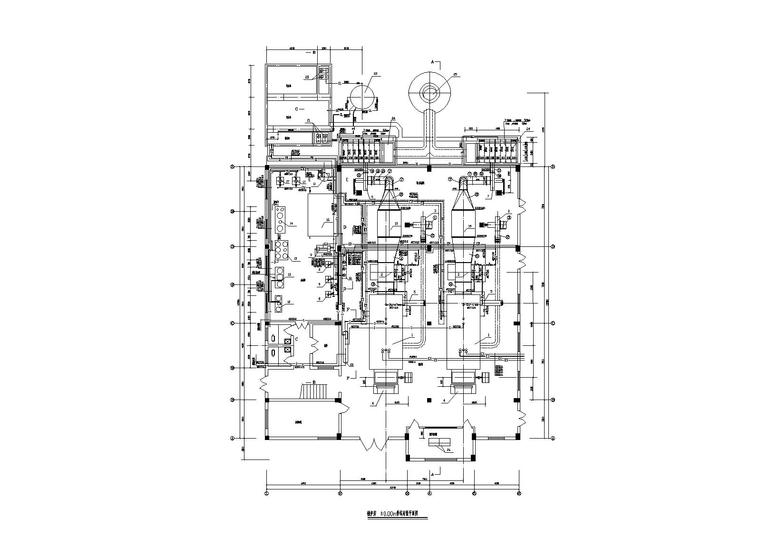

蒸汽锅炉房热力系统、事故通风设计施工图

Losho 发表于2019-09-05  1267人浏览  1人跟帖   等级:   来自:建筑暖通施工图

一、本设计为陕西佛缘医药产业发展股份有限公司洋县分公司蒸汽锅炉房设计。二、通风系统设计：锅炉房设置事故通风，通风换气次数为12次/h；锅炉燃烧空气量靠泄爆井开窗满足自然进风。三、锅炉热力系统设计：1.锅炉设计运行参数：...

0

华为南方净化工厂暖通设计施工图

匿名 发表于2019-09-05  658人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本图纸为 华为南方净化工厂暖通设计施工图。1、本说明与设计图纸有矛盾时,均以设计图纸为准。2、设计依据:《洁净厂房设计规范》(GB 50073-2013)《电子工业洁净厂房设计规范》(GB 50472-2008)《采暖通风与空气调节设计规范》(GB ...

0

广州南侨食品仓库暖通施工图

匿名 发表于2019-08-12  403人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本图纸为 广州南侨食品仓库暖通施工图。工程概况：本项目为南侨食品厂二期新建车间及仓库工程,总建筑面积29084㎡。设计范围：1.18℃以上房间的空调通风系统设计。2.消防防排烟系统设计。3.冷库、18℃以下(含18℃)房间空调系统由...

0

某厂房新风排风平面图

dao20022 发表于2008-02-21  2238人浏览  1人跟帖   等级:   来自:建筑暖通施工图

某厂房新风排风平面图（英文注释），共2张。

0

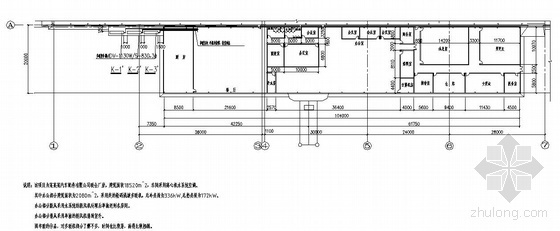

某汽车配件厂房及办公楼空调平面图

83line 发表于2010-08-04  2286人浏览  1人跟帖   等级:   来自:建筑暖通施工图

该项目为某汽车配件有限公司联合厂房，建筑面积18520m2，车间采用离心机水系统空调。其中办公部分建筑面积为2080m2，采用数码涡旋多联机，总冷负荷为336kW,总热负荷为172kW。办公部分新风采用水系统的新风机处理后单独送到各房间...

0

上海大型工业区全套暖通施工图

匿名 发表于2019-05-17  921人浏览  1人跟帖   等级:   来自:建筑暖通施工图

本图纸为 上海大型工业区全套暖通施工图。工程概况：本工程项目名称为上海捷瑞科技有限公司新建生产及辅助用房项目，本项目位于上海松江工业西区，建设用地面积43333.3㎡，基地北临规划空地，西临规划空地，东临文吉路，南林文松...
