超高段中间带雨水口侧石构造图

rlsunqd 发表于2009-04-02  2791人浏览  1人跟帖   等级:   来自:给排水节点详图

超高段中间带雨水口侧石构造图 　　1.图注尺寸除钢筋直径以毫米计外，余均以厘米为单位。 　　2.雨水口铁栅应焊接成片,并用砂浆固定。 　　3.侧石之间挤浆安装后勾凹缝，采用15号砂浆。

0

出水井构造图

rlsunqd 发表于2009-04-02  5936人浏览  2人跟帖   等级:   来自:给排水节点详图

出水井构造图 　　1、本图尺寸均以毫米为单位。 　　2、勾缝、座浆、抹三角灰均采用15号水泥砂浆。 　　3、盖板采用?14单层钢筋网，纵、横向筋间距为100，开孔处设二道环形筋加强。

0

出水口构造图

rlsunqd 发表于2009-04-02  2721人浏览  1人跟帖   等级:   来自:给排水节点详图

出水口构造图 　　1、本图尺寸均以毫米为单位。 　　2、勾缝、座浆、抹三角灰均采用15号水泥砂浆。 　　3、盖板采用?14单层钢筋网，纵、横向筋间距为100，开孔处设二道环形筋加强。

0

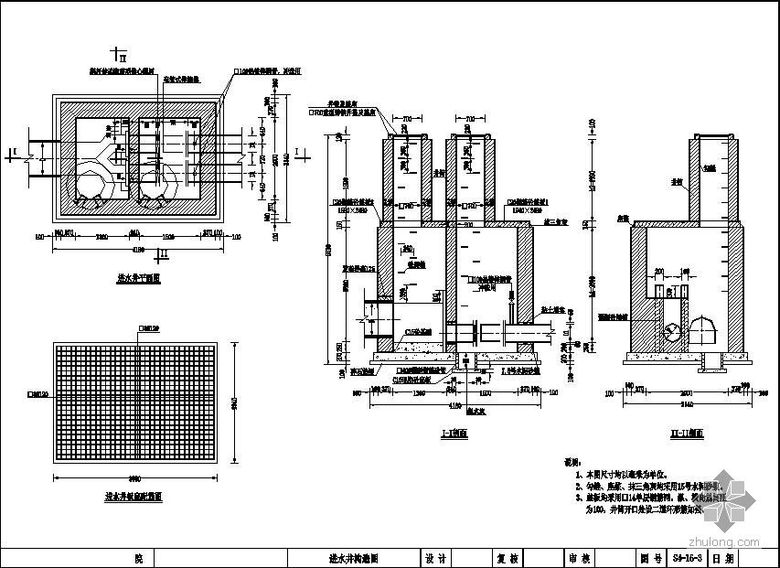

进水井构造图

rlsunqd 发表于2009-04-02  2577人浏览  1人跟帖   等级:   来自:给排水节点详图

进水井构造图 　　1、本图尺寸均以毫米为单位。 　　2、勾缝、座浆、抹三角灰均采用15号水泥砂浆。 　　3、盖板均采用?14单层钢筋网，纵、横向筋间距为100，井筒开口处设二道环形筋加强。 　　

0

排水管基础、接口构造图（抹带接口）

rlsunqd 发表于2009-04-02  6072人浏览  1人跟帖   等级:   来自:给排水节点详图

排水管基础、接口构造图（抹带接口）

0

污水管带状基础、接口

rlsunqd 发表于2009-04-02  2341人浏览  1人跟帖   等级:   来自:给排水节点详图

污水管带状基础、接口

0

井座及盖板配筋图

rlsunqd 发表于2009-04-02  10811人浏览  2人跟帖   等级:   来自:给排水节点详图

井座及盖板配筋图

0

污水检查井构造图

rlsunqd 发表于2009-04-02  6885人浏览  1人跟帖   等级:   来自:给排水节点详图

污水检查井构造图

0

雨水检查井盖板构造图

rlsunqd 发表于2009-04-02  4133人浏览  1人跟帖   等级:   来自:给排水节点详图

雨水检查井盖板构造图

0

雨水检查井构造图

rlsunqd 发表于2009-04-02  4596人浏览  1人跟帖   等级:   来自:给排水节点详图

雨水检查井构造图

0

D50管管节构造图

rlsunqd 发表于2009-04-02  1447人浏览  1人跟帖   等级:   来自:给排水节点详图

D50管管节构造图 　　说明：1.本图尺寸除钢筋(? 指冷拔钢丝)直径以毫米计外，余均以厘米为单位。 　　2.排水管按GB/T11836-1999《 混凝土和钢筋混凝土排水管 》要求设计，采用离心式机制管。

0

某污水厂SBR池冲洗管布置图

ysjdgv 发表于2009-03-12  1858人浏览  1人跟帖   等级:   来自:给排水节点详图

某污水厂SBR池冲洗管布置图，含SBR池内增加线槽图 　　和SBR池冲洗水管平面布置图 　　

0

某街改造工程综合管沟集水坑、设备施工图

风神KLH 发表于2009-03-12  6193人浏览  1人跟帖   等级:   来自:给排水节点详图

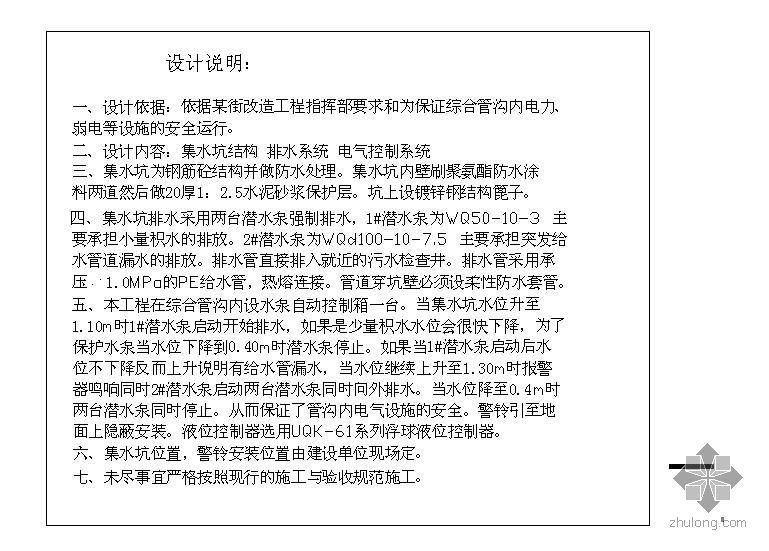

综合管沟内自动排水系统全套图纸，一、设计依据：依据某街改造工程指挥部要求和为保证综合管沟内电力、弱电等设施的安全运行。 　　二、设计内容：集水坑结构 排水系统 电气控制系统 　　三、集水坑为钢筋砼结构并做防水处理。集...

0

管道支墩制作安装图

shui500 发表于2009-03-11  7187人浏览  2人跟帖   等级:   来自:给排水节点详图

管道支墩制作安装图

0

钢筋混凝土管120°基础详图

市政给排 发表于2009-03-02  14340人浏览  1人跟帖   等级:   来自:给排水节点详图

钢筋混凝土管120°基础详图 　　1.本图单位以mm计，比例示意。 　　2.C1,C2 应作为一整体浇筑，不宜分开浇筑。 　　3.当土方用机械开挖时，保留20cm土应用人工清槽，不得超挖。 　　4.当有地下水时，应进行施工降水以保证干槽施...

0

钢筋混凝土管360°基础详图

市政给排 发表于2009-03-02  6712人浏览  2人跟帖   等级:   来自:给排水节点详图

1.本图单位以mm计，比例示意。 　　2.C1,C2 应作为一整体浇筑，不宜分开浇筑。 　　3.当土方用机械开挖时，保留20cm土应用人工清槽，不得超挖。 　　4.当有地下水时，应进行施工降水以保证干槽施工，当降水不利 地基被扰动应进行...

0

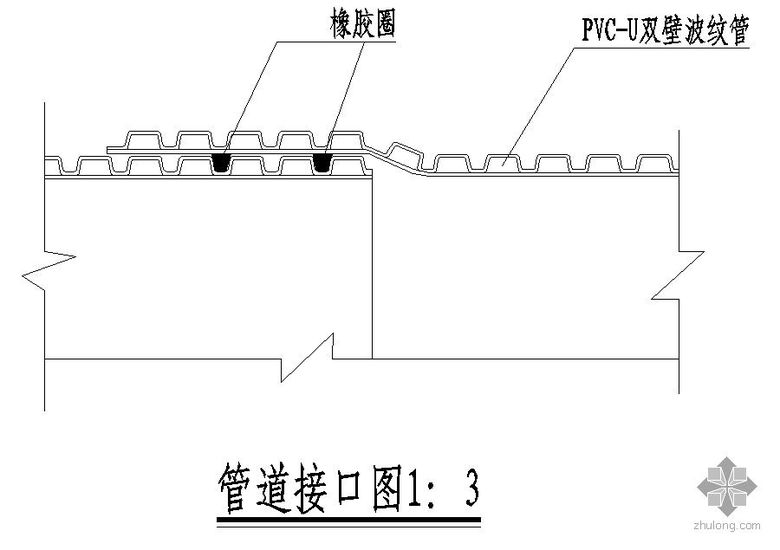

PVC-U双壁波纹管接口示意图

市政给排 发表于2009-03-02  3656人浏览  1人跟帖   等级:   来自:给排水节点详图

1.本图尺寸单位为毫米。 　　2.管道基础中碎石的粒径为25～38mm,砾石砂的粒径为

0

PVC-U双壁波纹管基础示意图

市政给排 发表于2009-03-02  5113人浏览  1人跟帖   等级:   来自:给排水节点详图

PVC-U双壁波纹管基础示意图PVC-U双壁波纹管基础示意图 　　1.本图尺寸单位为毫米。 　　2.管道基础中碎石的粒径为25～38mm,砾石砂的粒径为

0

800×800雨水井详图

市政给排 发表于2009-03-02  12407人浏览  1人跟帖   等级:   来自:给排水节点详图

800×800雨水井详图 　　1.雨水井及盖板尺寸均以毫米计。 　　2.雨水盖板为预制C25混凝土，吊环由施工单位自行安装，使用冷加工钢筋，宜采用HRB235级钢不得。 　　3.井墙采用M10砂浆浆砌MU10砖。 　　4.内外抹面.沟缝.座浆均用1...

0

Φ1000污水检查井盖板配筋图

市政给排 发表于2009-03-02  4763人浏览  1人跟帖   等级:   来自:给排水节点详图

Φ1000污水检查井盖板配筋图
