建筑结构施工图纸该怎么看?宝贵经验分享!

来源:知乎建工社学姐
迈入这个行业主要难在什么地方?其实无非就两大难关:识图和算量。最基础的门槛就是识图,识图相对算量是比较简单的,算量需要造价人学会很多的算量表格和软件,其实掌握了也就不难了。

建筑结构施工图纸该怎么看?宝贵经验分享!_1

但如果作为造价人,你连基础的施工图纸都看不懂,很难开展接下来的工作。施工图纸分为两大类,建筑施工图和结构施工图。很多人说结构施工图很复杂看不懂,主要就是在于对钢筋图纸的不熟悉。
建筑结构施工图纸该怎么看?宝贵经验分享!_2

结构施工图的主要内容

结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。

主要内容包括桩基平面图、基础平面图、柱剪力墙平法施工图、剪力墙边缘构件表、梁、板平法施工图、楼梯和墙身大样图等。

建筑结构施工图纸该怎么看?宝贵经验分享!_3

钢筋图纸的表示方法

看结构施工图最难的就是钢筋,要把结构图看懂就要知道钢筋的分布情况,现在都是在使用平法来标注钢筋,所以要把平法弄懂才能彻底搞懂结构施工图。

钢筋图纸一般表示有这几种:1.梁(主、次梁、地梁、圈梁)2.柱(受力柱、构造柱)3.板(单向板、双向板)

建筑结构施工图纸该怎么看?宝贵经验分享!_4

建筑结构施工图纸该怎么看?宝贵经验分享!_5

建筑结构施工图纸该怎么看?宝贵经验分享!_6

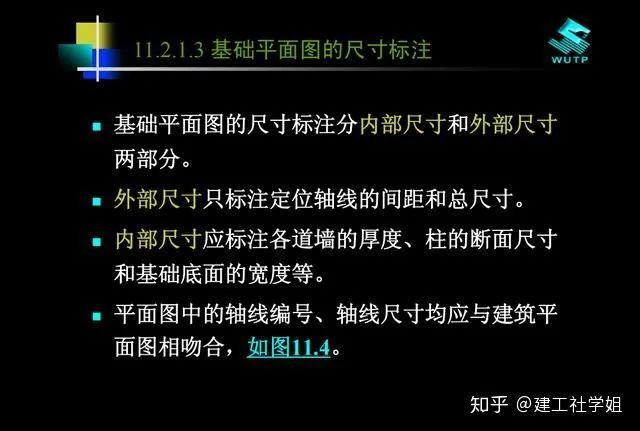

基础平面图的表示方法

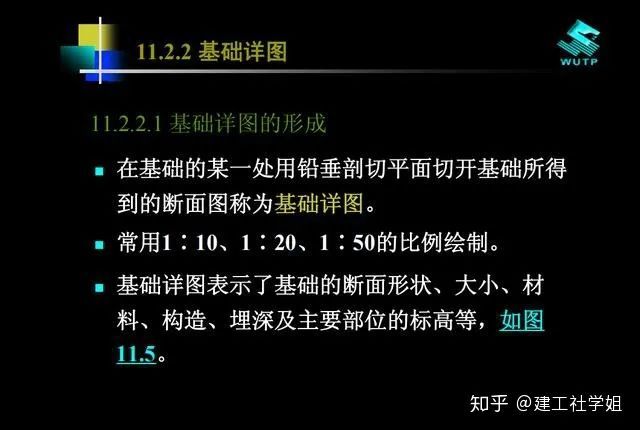

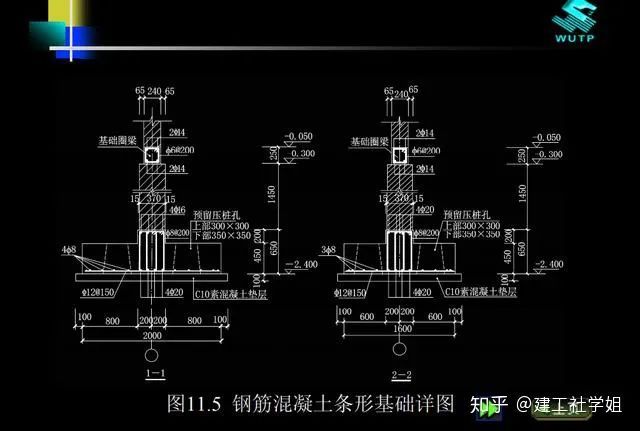

在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

建筑结构施工图纸该怎么看?宝贵经验分享!_7

建筑结构施工图纸该怎么看?宝贵经验分享!_8

建筑结构施工图纸该怎么看?宝贵经验分享!_9

建筑结构施工图纸该怎么看?宝贵经验分享!_10

结构平面图的表示方法

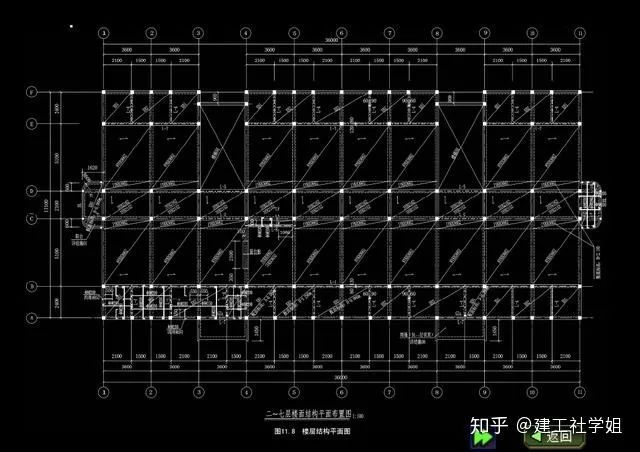

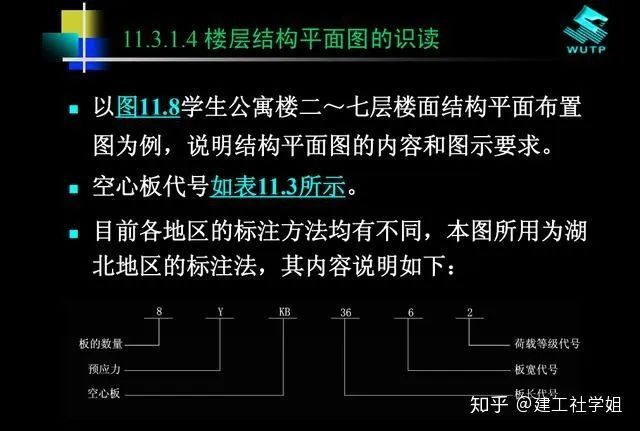

结构平面图是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样,一般包括楼层结构平面图和屋顶结构平面图。

建筑结构施工图纸该怎么看?宝贵经验分享!_11

建筑结构施工图纸该怎么看?宝贵经验分享!_12

建筑结构施工图纸该怎么看?宝贵经验分享!_13

建筑结构施工图纸该怎么看?宝贵经验分享!_14

以上就是关于建筑结构施工图纸的全面讲解,对刚入行造价的来说,学会图纸就是入行的基础。图纸学会了,算量也就容易了。
