1.钢筋抽样
简单的说,就是计算一个工程项目的钢筋总重量,得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重,因此,钢筋抽样其实也就是计算钢筋的总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。其实也是一个理论的重量。
2.砼保护层
砼保护层:结构构件中的钢筋骨架被浇筑于砼中,在钢筋骨架的外围四周必须有砼将钢筋包裹住,主筋外皮与砼面(即构件外表面)之间的距离,就是钢筋的砼保护层厚度。不能小于10mm。
3.钢筋种类
钢筋砼结构配筋按直径大小分钢筋和钢丝两类,直径在6mm以上者称钢筋,5mm以内者称钢丝。
安生产工艺分:热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。
常用钢筋:(GB50010-2002)
HPB235(热轧光圆钢筋,一级钢筋)
HRB335(热轧带肋钢筋,二级钢筋)
HRB400(热轧带肋钢筋,三级钢筋)
RRB400 (余热处理钢筋, 三级钢筋)
标号为540的是四级钢,现行规范已经取消。
4.钢筋连接
工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短,形状各异,因此需要对钢筋进行处理。
连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)
及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等

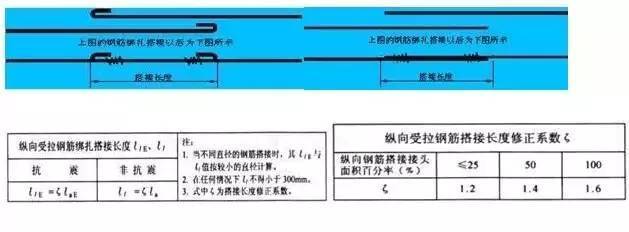

5.钢筋的搭接长度
接头长度:绑扎:Lle或Ll; 单面焊:10d 双面焊:5d
其中绑扎长度的计算(或按具体设计取值):
钢筋基础知识,五分钟全搞懂了!_1

6.钢筋锚固
钢筋锚固的重要性
钢筋与混凝土之所以能够可靠地结合,实现共同工作的材料特点,主要一点就是它们之间存在粘结力。很显然,钢筋探入混凝土内的长度愈大,粘结效果越好。
钢筋的锚固长度:指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。不能小于250mm。
具体锚固长度可在平法图籍中查到或按设计取值。
钢筋基础知识,五分钟全搞懂了!_2

7.预算长度与下料长度
单根钢筋的预算长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)
单根钢筋的下料长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。
8.弯曲调整    机械教授微信公众号
钢筋受弯曲后,在弯曲处的内皮缩短而外皮伸长,只在中心线处才保持不变的尺寸。实际上对成型好的钢筋一般是量外皮的。因此,下料长度与要根据图上式样的尺寸加以调整。

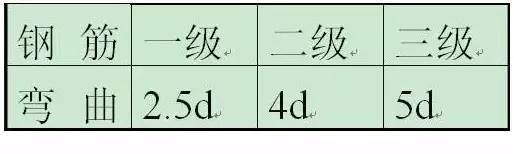

在弯曲处,图上画的是直角,但实际操作时做“硬弯”(即成直角)是不可能的,而必须做成“慢弯”(即成弯弧)。弯曲直径(D)的规定:
钢筋基础知识,五分钟全搞懂了!_3

9. 端部弯钩增加值
具体计算方法请参考傅钟鹏的<<钢筋工手册>>
当弯曲直径为2.5d平直段长度为10d时的弯钩增加值(抗震箍筋):
90度:10.5d
135度:11.9d
180度:13.25d
10.影响钢筋计算的因素
抗震等级(如:影响梁的加密区长度:
一级抗震>=2Hb且>=500mm;
二级抗震 >=1.5Hb且>=500mm
决定抗震等级的三个因素(1.结构类型;2.设防烈度;3.檐高)
保护层的厚度
混凝土标号如C30 (如:影响钢筋的锚固长度,搭接长度
搭接形式(影响柱的箍筋根数及纵向钢筋长度)
11.现行平法规范图籍:
平法系列图集
•平法概述:
平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来,再逐个绘制钢筋详图的繁琐方法。机械前言微信公众号:jixieqianyan
•平法分类:有关柱、墙、梁构件的节点构造
03G101-1(现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构)
03G101-2(平法楼梯构造)
04G101-3(筏形基础及基础梁构造)
04G101-4(现浇楼面与屋面板构造)
11G101-2(现浇混凝土板式楼梯)
11g101-3(独立基础、条形基础、筏形基础及桩基承台)
1.什么是框支梁、框支柱?
中国人叫框支梁的东西,外国人称之为transfer beam。transfer意为转移,转让。外国人的概念中就是“转换梁”,意指不同结构楼层之间的起转换作用的梁;特指上部为剪力墙结构,下部为框架结构,承托剪力墙的梁;“转换柱”理所当然是承托“转换梁”的柱,这在中国叫框支柱。这是因为,中国的文化太深奥了,需要有高度想象力才能理解,不像美国两百年历史,意思直来直往的。
2.什么情况下用什么基础?
简单的说:
①条形基础:上部采用墙承重(较多的用在砖墙)
②独立基础:上部采用框架结构(柱子)
③带型(井格式)基础:框架结构+地基条件差(其实就是用条形基础承重柱,在预算中带型基础特指有支模板的混凝土条形基础)
④筏板基础:高层建筑或上部荷载较大+所在地基承载力较弱。筏板基础有梁式筏板和板式筏板。其中板式筏板基础就像盘子反扣在地表上承受上部荷载,适宜5-6层建筑
⑤桩基础:上部荷载较大,需将其传至深层较坚硬的地基。当由若干桩支撑一个平台,而用平台托住整个建筑时,这个平台就是桩承台。
⑥箱型基础:高层建筑或上部荷载较大+软弱地基。箱型基础是由底板+顶板+若干纵横墙柱组成,中空部分较大时可以作为地下室
3.为什么基础梁的支座负筋是在下部?
和框架梁相反,基础梁实际上可以看成倒转过来的框架梁。请看下图,就可以简单明白。
钢筋基础知识,五分钟全搞懂了!_4

4.从材料自重表上看:砼自重22-24KN/m3,钢筋砼25KN/m3,钢78.5KN/m3,但为什么你在教科书上会看到这么一句话:“钢结构的优点是比混凝土结构自重轻”呢?
实际上要达到相同的强度效果,1吨砼能承受的荷载,约一半的钢结构就可以做到,因此用钢量会少很多。目前,普通的混凝土都是C10-C80的强度(C60以上就是高强度了,外国可以制造出强度高达200Mpa的混凝土),而钢结构的强度普遍达到200Mpa。另外来说,钢结构抗拉力和抗压力的强度差不多,但是混凝土不一样了,混凝土只适合抗压,几乎不能受拉。
5.钢筋按外皮计算和按中轴线计算有何区别?
简单来说,造价一般按钢筋外皮长度计算,而下料则按中轴线长度。如果是一根直的钢筋,那么外皮长度=中轴线长度;如果有钢筋弯折,则外皮长度>中轴线长度(如下图,钢筋弯折时外皮是被拉长,内皮内压缩,只有中轴线是不变的)。因此,用弯折后的钢筋外皮长度-中轴线长度=弯折后增加的长度。记住钢筋外皮长度≥中轴线长度
钢筋基础知识,五分钟全搞懂了!_5

6.钢筋的弯钩长度怎么来的?

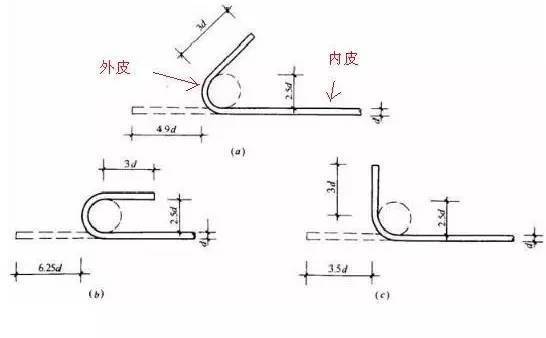

从施工的原理来说,要将钢筋弯折,是用一根直径D为2.5d的圆钢筋作为“支点”(如上图,比如要给直径d为10的钢筋做弯钩,选用直径D=2.5d=2.5*10=25mm的钢筋作为“支点”)。弯钩长度=弯曲长度+平直段长度。这里介绍一个总结算法
钢筋基础知识,五分钟全搞懂了!_6

通过上图可以看出,纵筋的弯钩和箍、拉筋弯钩 算法是有区别的,即箍筋、拉筋的平直段长度要区分抗震和非抗争。
一、箍筋表示方法:
1、 φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
2、 φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
3、 φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
4、 φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
钢筋基础知识,五分钟全搞懂了!_7

二、 梁上主筋和梁下主筋同时表示方法 :
1、3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
2、 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
3、 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
4、3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
三、 梁上部钢筋表示方法:(标在梁上支座处)
1、 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
2、 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
3、6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
4、 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

钢筋基础知识,五分钟全搞懂了!_8
四、 梁腰中钢筋表示方法:
1、 G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
2、 G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
3、 N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
4、N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。

五、 梁下部钢筋表示方法:(标在梁的下部)
1、 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
2、 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
3、 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
4、 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。2Φ25伸入支座,3Φ22,不伸入支座。下排筋 5Φ25,通长布置。

六、标注示例:
KL7(3)300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
(-0.100)
4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25
4Φ25 2Φ25 4Φ25
300×700
N4φ10
KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。
Y500×250 表示梁下加腋,宽500,高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋(腰筋),每侧各配一根.
G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根.
N是受扭筋的意思,G是构造筋的意思!
没有标注N 的就是构造钢筋G,G是15D,N是LaE

名称
代号
名称
代号
名称
代号
B
圈梁
QL
承台
CT
屋面板
WB
过梁
GL
设备基础
SJ
空心板
KB
连系梁
LL
ZH
槽行板
CB
基础梁
JL
挡土墙
DQ
折板
ZB
楼梯梁
TL
地沟
DG
密肋板
MB
框架梁
KL
柱间支撑
DC
楼梯板
TB
框支梁
KZL
垂直支撑
ZC
盖板或沟盖板
GB
屋面框架梁
WKL
水平支撑
SC
挡雨板或檐口板
YB
檩条
LT
T
吊车安全走道板
DB
屋架
WJ
雨篷
YP
墙板
QB
托架
TJ
阳台
YT
天沟板
TGB
天窗架
CJ
梁垫
LD
L
框架
KJ
预埋件
M
屋面梁
WL
刚架
GJ
天窗端壁
TD
吊车梁
DL
支架
ZJ
钢筋网
W
单轨吊
DDL
Z
钢筋骨架
G
轨道连接
DGL
框架柱
KZ
基础
J
车挡
CD
构造柱
GZ
暗柱
AZ
