高层底商住宅楼建筑施工图(含效果图)

发表于2019-08-19     795人浏览     1人跟帖     总热度:607

筑龙币+50

匿名

下载文档

10元/年 认证E会员! 免费下载全部文档!

  • 文件格式:zip
  • 文件大小:2.71MB
  • 等级:
  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:有
  • 高度类别:高层建筑
  • 外立面材料:涂料
  • 结构形式:钢筋混凝土结构,混合结构
  • 图纸深度:施工图
  • 图纸张数:27张
  • 建筑面积:23810㎡
  • 用地面积:9925㎡
  • 建筑高度:39.6m
  • 地上层数:11层
  • 地下层数:1层
  • 地下室建筑面积:6334㎡
  • 地下室功能:人防,车库,设备用房
  • 效果图:有
本资料为高层底商住宅楼建筑施工图(含效果图),图纸完整内容详实,可作为同类居住建筑设计参考。
以下为部分图纸展示:
高层底商住宅楼建筑施工图(含效果图)_1立面图

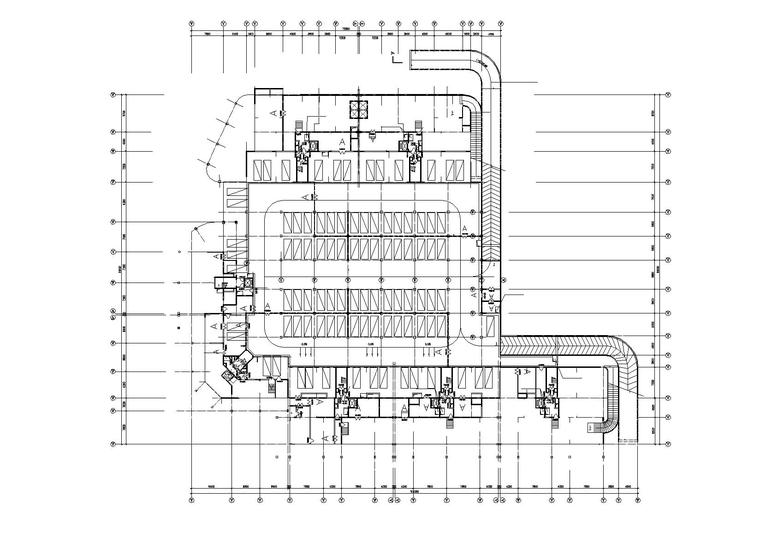

高层底商住宅楼建筑施工图(含效果图)_2地下一层平面图

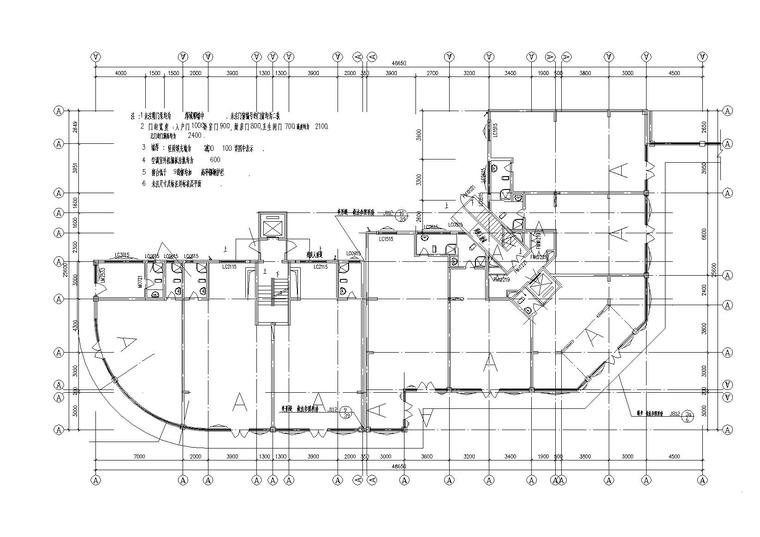

高层底商住宅楼建筑施工图(含效果图)_3一栋一层平面图

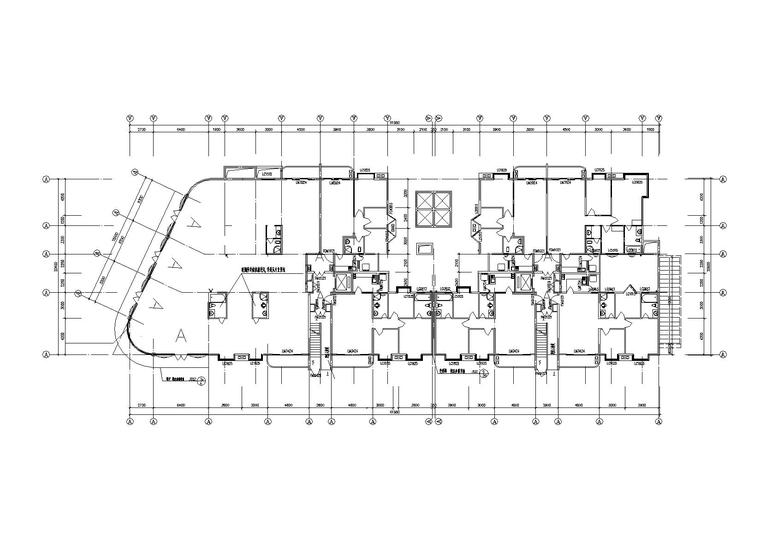

高层底商住宅楼建筑施工图(含效果图)_4二栋一层平面图
高层底商住宅楼建筑施工图(含效果图)_5三栋一层平面图

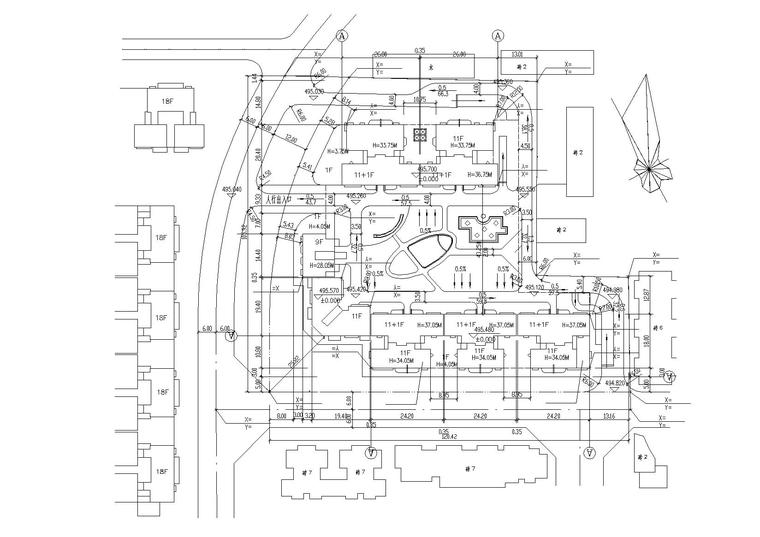

高层底商住宅楼建筑施工图(含效果图)_6总平面图
高层底商住宅楼建筑施工图(含效果图)_7剖面图
高层底商住宅楼建筑施工图(含效果图)_8效果图
高层底商住宅楼建筑施工图(含效果图)_9立面效果图
